Autoalineador rotador de soldadura de tubo de presión de la torre girar rollos de la soldadura y equipos de posicionamiento

Somos una fábrica de equipos de posicionamiento para soldadura de tubos de presión de torre. Nuestro autoalineador rotador y rollos de soldadura giran para garantizar una soldadura de alta calidad.
Solicitar un presupuesto

Detalles del producto

Información Básica.

No. de Modelo.
HGZ-5
diámetro del vaso
500-3500mm
velocidad de la rueda
6-60 M/H
potencia del motor
1,5 kw
Paquete de Transporte
Electric Control Box with Wooden Package,Mainframe
Especificación
Load 5, 000kg
Marca Comercial
MISA
Origen
China
Capacidad de Producción
20 Sets Per Month

Descripción de Producto

De alineación automática de soldadura de tubo de Rotator Pressure Vessel girar rollos de la soldadura y equipos de posicionamiento


Rotador de soldadura es una especie de nuestro avanzado equipo de soldadura, que es ser investigado y fabricados de absorber el equipo de avanzada nacional e internacional.
Se utiliza principalmente para tubo, contenedores, calderas, recipientes a presión, depósito de aceite y otros del cilindro de montaje, pulido y soldadura.
Existen dos series de la soldadura rotator, incluyendo el rotador de alineación automática (HGZ), y el convencional (HGK rotador).

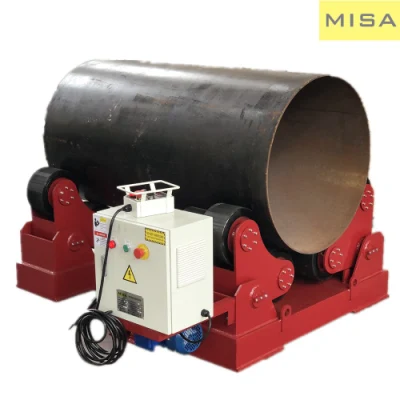

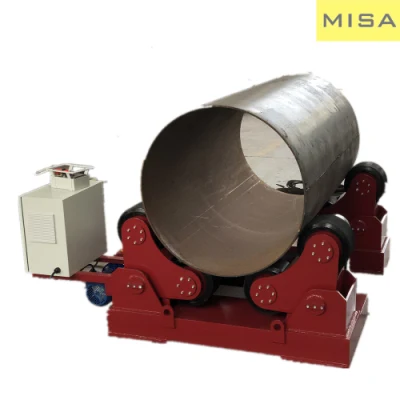

La auto-alinging rotador de soldadura Foto del producto:

Self-Aligning Pipe Welding Rotator Pressure Vessel Turning Rolls Welding and Positioning Equipment
Self-Aligning Pipe Welding Rotator Pressure Vessel Turning Rolls Welding and Positioning Equipment
Self-Aligning Pipe Welding Rotator Pressure Vessel Turning Rolls Welding and Positioning Equipment
La auto-alineación rotador de soldadura se compone de dos conjuntos de máquinas principales y auxiliares, a saber, el rotador de activo y pasivo rotator. Cada grupo de la auto-alineación activa y pasiva de la serie marco tiene cuatro rodillos. Los rodillos están hechas de un núcleo de hierro de interior y exterior de una estructura de poliuretano. Duradero, sin vibración durante el uso.
El funcionamiento de la activa rotator es impulsado por un motor de ajuste de velocidad a través de dos cajas de engranajes de gusano sincrónicamente, y un controlador de ajuste de velocidad se utiliza para lograr el cambio de régimen continuo. La transmisión mecánica tiene un bajo ruido y la estabilidad de rotación de la pieza. Cada grupo de los rodillos se ajusta automáticamente dentro de un determinado rango de la pieza de diámetro, y el rango de trabajo de cada uno de tonelaje de la cremallera de rodillo no deberá exceder el máximo diámetro.



La auto-alinging rotador de soldadura producto parámetro:
Tipo Carga máxima (kg) Diámetro del vaso (mm) De diámetro y el ancho de la rueda(mm) Velocidad lineal de rodillos(m/h)







6-60











La potencia de motor(kw).
Los rodillos de caucho Rodillos metálicos
HGK-5 5.000 Φ250-2800 Φ250 x 140 2×Φ240×20 2x0.37
HGK-10 10.000 Φ300-3200 Φ300 x 170 2×Φ290×25 2x0.55
HGK-20 20.000 Φ500-4500 Φ350 x 180 2×Φ340×30 2x1.1
HGK-40 40.000 Φ500-4800 Φ400 x 200 2×Φ390×40 2x1,5
HGK-60 60.000 Φ500-5000 Φ450 x 220 2×Φ440×50 2x2.2
HGK-80 80.000 Φ800-5000 Φ500 x 250 2×Φ490×60 2x0.55
HGK-100 100.000 Φ800-5000 Φ500 x280 2×Φ490×80 2x3
HGK-150 150.000 Φ1000-6000 / Φ620 x 220 2x3
HGK-250 250.000 Φ1000-7500 / Φ660 x 260 2x4
HGK-500 500.000 Φ1000-8000 / Φ750 x400 2x 7,5

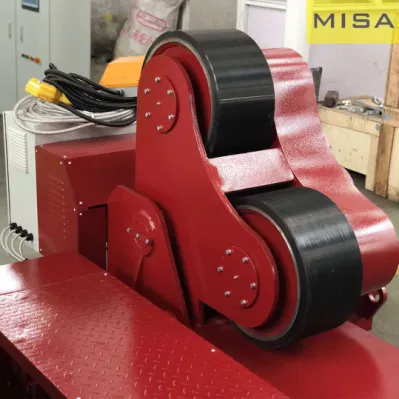

La auto-alinging rotador de soldadura  detalle Foto:
Self-Aligning Pipe Welding Rotator Pressure Vessel Turning Rolls Welding and Positioning Equipment
Self-Aligning Pipe Welding Rotator Pressure Vessel Turning Rolls Welding and Positioning Equipment
Self-Aligning Pipe Welding Rotator Pressure Vessel Turning Rolls Welding and Positioning Equipment

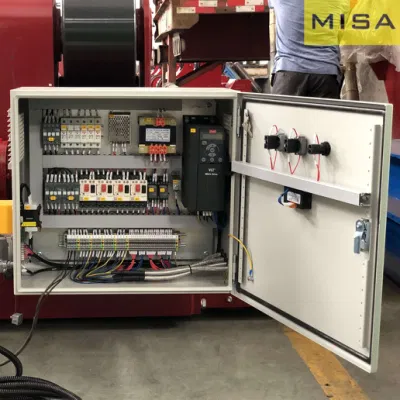

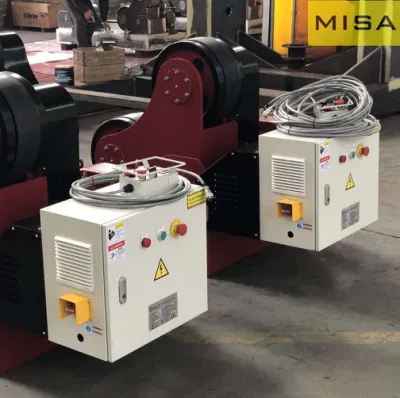

Los detalles de la caja de control eléctrico:
Self-Aligning Pipe Welding Rotator Pressure Vessel Turning Rolls Welding and Positioning Equipment
Self-Aligning Pipe Welding Rotator Pressure Vessel Turning Rolls Welding and Positioning Equipment


Este conjunto de la soldadura rotator utilizan ruedas de poliuretano para aumentar la fricción entre el rodillo y el cilindro, de modo que el cilindro no resbale, y tiene las características de resistencia al desgaste y resistencia a altas temperaturas.

Características de la auto-alineación rotador de soldadura :

1. La auto-alineación de la soldadura soporte rotador se ajusta automáticamente el ángulo del soporte del rodillo según el diámetro de la pieza para cumplir con el apoyo y la unidad de rotación de las piezas de diferentes diámetros.

2. Adoptar el convertidor de frecuencia de regulación de velocidad continuo, una amplia gama de regulación de velocidad, alta precisión y gran par de arranque.

3. La adopción de los rodamientos de alta capacidad, sin temblor en la rotación, y de larga vida de servicio.

4. Cuadro combinado de tipo base, con alta rigidez y una fuerte capacidad de carga.

5. El núcleo de acero ranurado especialmente diseñado tiene rodillo poliuretano de alta fricción, vida larga y fuerte capacidad de carga.

6. La tecnología de fabricación avanzada, rectitud y buen paralelismo de cada eje hueco, minimizando la cantidad de movimiento de la pieza causados por la falta de precisión de fabricación.



La auto-alinging rotador de soldadura aplicación :

1. Marine , Petróleo y Gas .
2.  Offshore , Petro Chemical ;
3.  Intercambiador de calor de placas ;
4.  Enfriador de aire de carga .
5.  Vasija de presión ;
6.  Caldera ;
7.  Sistema de tuberías&acero...


La soldadura hélices tienen inclinación trolley rotador anticaída. En consecuencia, esta decive tiene las ventajas de estructura compacta, pequeña cubage, hermosa forma ligtweight funcionamiento práctico, y así sucesivamente.
La máquina puede assort todo tipo de soldadura automática o manual de soldadura, mejorar la calidad de soldadura, disminuyendo el trabajo de soldadura y mejorar la productividad. Podemos ofrecer soluciones a su exclusivo rotador de soldadura de acuerdo con los requisitos del cliente.

La soldadura rotator puede utilizar junto con la columna y de la pluma y vio a sistema para darse cuenta de dentro y fuera de cintura y longitudinal de la soldadura.


Self-Aligning Pipe Welding Rotator Pressure Vessel Turning Rolls Welding and Positioning Equipment

Ventaja competitiva:

1. Todos los Tornillo con perno de grado 12,9 , y no el uso de 8.4 grados. La máquina más fuerte.
2. El 20 % de sobrepeso diseño , podría hacer el rotador centrarse mucho más.
3. El doble de motores y reductores , y si la pieza el estrés es diferente, podría garantizar el rotador funcione correctamente , y larga vida de servicio.
4. Ruedas de doble fila, no sólo haciendo las ruedas estable , sino también los artefactos para aumentar la fricción.
5. Todas las piezas con marcas muy conocidas en China o en otros países .  La calidad es más fiables .
6. El uso de los rodamientos de doble fila.


La auto-alinging rotador de soldadura de embalaje y envío:
Self-Aligning Pipe Welding Rotator Pressure Vessel Turning Rolls Welding and Positioning Equipment
Self-Aligning Pipe Welding Rotator Pressure Vessel Turning Rolls Welding and Positioning Equipment


Utilizando la marca:
1. Inversor es made in USA Danfoss / Schneider
2. Marca Motor UK Invertek NTK / / / Siemens WEG
3. El elemento está hecho por Schneider /Siemens
4. El control inalámbrico caja está fabricada en Taiwán por Yuding
5. El rodamiento es realizada por NTN


Productos relacionados:
Self-Aligning Pipe Welding Rotator Pressure Vessel Turning Rolls Welding and Positioning Equipment


Preguntas frecuentes

1. ¿Cuáles son los materiales de las ruedas?
El caucho, poliuretano o ruedas de acero.

2. ¿Cuál es la diferencia entre convencional y la auto-alineación?
El rotador de soldadura convencional requiere el cliente para ajustar manualmente la distancia de los rodillos dentro del rango efectivo de los equipos. Es un poco cómodo, flexible y bajo precio.
La auto-alineación de la  soldadura rotator sólo debe colocar el cilindro en el equipo, y no hay necesidad de ajuste manual dentro del rango efectivo de los equipos, pero el precio es superior al convencional.

3.  ¿Qué está incluido en un conjunto de la soldadura Rotator ?
Un conjunto de la soldadura Rotator incluye unidad 1 y 1 rodillos el rodillo tensor, y el 1 de armario eléctrico con mando a distancia.

4.  Cómo ajustar la base de la soldadura convencional rotator ?
Contamos con el tornillo de ajuste del tornillo de ajuste y para elegir. Si no existe ningún requisito especial, se utilizará por defecto al tornillo de ajuste.

5. ¿Proporcionan garantía?
Ofrecemos una garantía de 13 meses y puede proporcionar a los clientes con orientación técnica para la vida.

6. Piezas de repuesto puede proporcionar?
Ofrecemos de forma gratuita durante el período de garantía y de carga, para después del período de garantía.
