Información Básica.
No. de Modelo.
HBJ-30
velocidad de la mesa
0,23rpm
tamaño de la mesa
1400mm
potencia de giro
3kw
inclinación
2,2
distancia de gravedad máxima
200mm
distancia de giro máxima
2100mm
Paquete de Transporte
Electric Control Box with Wooden Package,Mainframe
Especificación
Load 3, 000kg
Marca Comercial
MISA
Origen
China
Capacidad de Producción
20 Sets Per Month
Descripción de Producto
La soldadura con 1400mm plato giradiscos para tubo acodado de brida de la soldadura y equipos de posicionamiento
Pronto detalles:
Tipo: Tocadiscos posicionador de soldadura Soldadura / Tabla de giro
Marca:MISA
Estado:100% nuevo
El núMero de modelo:HBJ
Capacidad:100kg-200,000 kg.
Compuesto:(1) del bastidor principal (1) Caja de control con panel
Voltaje:110V-600V
La pintura Color:Amarillo y azul/amarillo y gris / amarillo y negro / rojo y negro
Lugar de origen:Wuxi, China (continental)

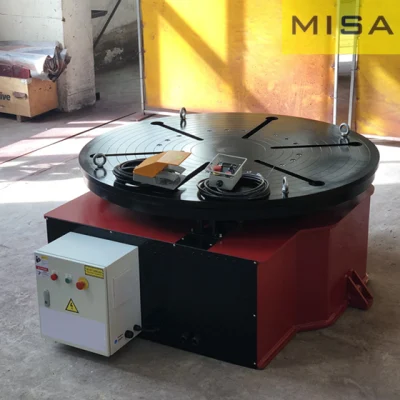

Posicionador de soldadura Turntable Foto del producto:
Posicionador de soldadura productos tocadiscos paráMetro:
| El modelo | La tapa de la carga nominal (Toneladas) | Potencia (KW). | La distancia de la gravedad máX. (Mm) | MáX. La excentricidad centroide (mm) | La tabla | RotacióN ФMax@ 90 Grado | El áNgulo de inclinacióN (grados) | |||
| Girando | Incline | Velocidad (rpm). | DiáMetro (mm) | |||||||
| La rotacióN (Variable) | InclinacióN (constante) | |||||||||
| HBJ-01 | 0.1 | 0.06 | /. | 100 | 150 | 0.40~4.0 | El hombre. | 400 | 600 | 0~90 |
| HBJ-03 | 0.3 | 0.37 | /. | 100 | 150 | 0.10~1.0 | El hombre. | 600 | 800 | 0~90 |
| HBJ-06 | 0.6 | 0.75 | 0.75 | 100 | 150 | 0.09~0.9 | 1.1. | 1000 | 1500 | 0~90 |
| HBJ-12 | 1.2 | 1.1. | 1.5 | 150 | 200 | 0.05~0,5 | 0.67 | 1200 | 2050 | 0~120 |
| HBJ-20 | 2 | 1.1. | 1.5 | 150 | 200 | 0.05~0,5 | 0.23 | 1400 | 2100 | 0~120 |
| HBJ-30 | 3 | 1.5 | 2.2 | 200 | 200 | 0.05~0,5 | 0.23 | 1400 | 2100 | 0~120 |
| HBJ-50 | 5 | 3 | 3 | 300 | 300 | 0.05~0,5 | 0.14 | 1500 | 2500 | 0~120 |
| HBJ-80 | 8 | 3 | 3 | 300 | 300 | 0.05~0.2 | 0.14 | 2000 | 3240 | 0~120 |
| HBJ-100 | 10 | 3 | 4 | 400 | 400 | 0.05~0.2 | 0.14 | 2000 | 3240 | 0~120 |
| HBJ-150 | 15 | 3 | 5.5 | 500 | 200 | 0.05~0,5 | 0.14 | 2200 | 3400 | 0~120 |
| HBJ-200 | 20 | 4 | 7.5 | 630 | 200 | 0.05~0,5 | 0.14 | 2500 | 3400 | 0~120 |

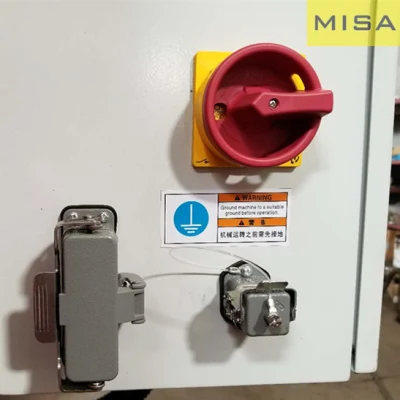

Posicionador de soldadura Turntable Detalle Foto:
Posicionador de soldadura Turntable solicitud:
La soldadura volviendo Tablecan ser utilizados en soldadura soldadura automáTica o manual, tales como canalizacióN de la soldadura, extremo del tubo horizontal del eje, soldadura, la bandeja y el barril, puede ser tremendamente utilizado en el equipo de recipientes a presióN, la metalurgia, la energíA eléCtrica, quíMica, etc.La máQuina de la industria.
Posicionador de soldadura tornamesa descripcióN de producto :
La soldadura girar la tabla tambiéN se denomina equipo de posicionamiento de la soldadura, se utiliza principalmente para algunas estructuras especiales, la construccióN de máQuinas, piezas pequeñAs y redondas, y mucho máS.Posicionador de soldadura es generalmente consta de mesa de trabajo mecanismo de rotacióN, mecanismo de rotacióN y el sistema de control eléCtrico.La pieza se puede llegar a la posicióN adecuada a travéS de la mesa de trabajo de rotacióN y de vuelco.Mesa de trabajo de la frecuencia de rotacióN controlada por la conversióN de continuo para lograr una mejor velocidad de soldadura.
Posicionador de soldadura Turntable Embalaje y envíO:
Amablemente señAlóLo siguiente:
1.Usted puede elegir el tipo fijo o elevar el tipo .
2.Posicionador de soldadura puede inclinar de 0°A 120°, rotacióN de 360°A travéS de la VFD de control.
3.Voltaje estáNdar es de 380V 50Hz , 3PH.Otro voltaje por favor háGanoslo saber.

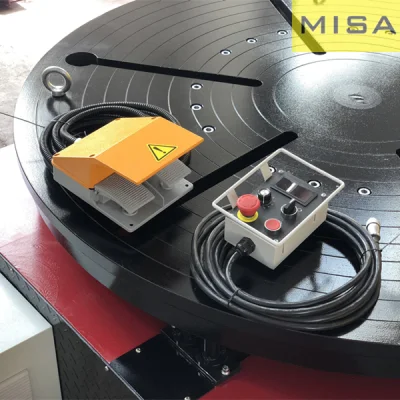

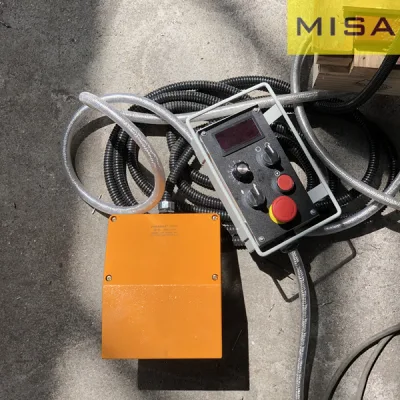

4.Es controlada por el cuadro de control remoto opcional, es el interruptor de pie
5.Si el cliente necesita máS requisitos especiales , podríAmos estudiar con nuestro ingeniero.
