Información Básica.
No. de Modelo.
WP120
Volviendo soldadura Rolls Tipo
Fixed and Lift
Soldadura Tipo Tilter
Combinación Flexible
Condición
Nueva
toneladas
Wp1 -Wp100
Paquete de Transporte
Nude
Especificación
1200-2000
Marca Comercial
DESAN
Origen
China
Código del HS
84688000
Capacidad de Producción
1000
Descripción de Producto

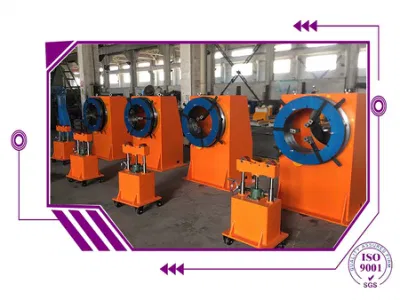

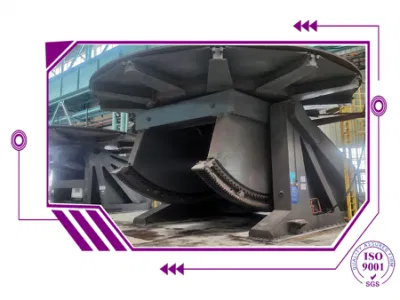

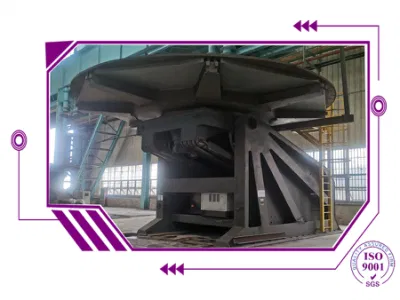

El posicionador de soldadura se utiliza principalmente para colocar la pieza de trabajo en la mejor posición para soldar y montar con el banco de trabajo elevándose, girando, inclinando, su serie incluye inclinación, cabezal y cola stocks, elevando, y doble giro positor, tipo cuna. El posicionador puede ser suministrado para la interconexión con robot o manipuladores de soldadura, para realizar la automatización de la soldadura. Al mismo tiempo podemos diseñar y personalizar varios tipos de posicionadores especiales de acuerdo con los requisitos tecnológicos y diferentes piezas de trabajo dadas por el cliente.
Notas:
A) para más detalles sobre la capacidad de Positoner ver hojas ,
b) para pedir un posicionador de altura ajustable, añada el prefijo AH. Disponible para los modelos WP 5 y más pequeños
c) el armario de control incluye: Indicador de alimentación, indicador de velocidad, ajuste de velocidad, vuelco (inclinación) hacia arriba y hacia abajo, rotación hacia adelante y hacia atrás, parada, fallo y reinicio
D) la caja de control remoto permite ajustar la velocidad de rotación de la mesa (visualización digital en RPM/min), la rotación hacia adelante y hacia atrás y la parada
e) Canales en forma de "T" en la superficie de la mesa de trabajo
f) Disparo el marco a SA 2 ½ antes de ser pintado
g) Posicionadores de soldadura personalizados disponibles
h) la información contenida en este folleto tiene por objeto ser precisa. Sin embargo, el fabricante conserva los derechos de realizar cambios en el diseño que no se pueden incluir en el presente documento
Opcional:
i) pedal de control para cambiar el sentido de rotación y el tope,
ii) velocidad variable en inclinación
| Modelo | Capacidad de carga nominal (toneladas) | Potencia (kW) | Altura de gravedad máxima (mm) | Excentricidad máx. Centroide (mm) | Tabla | 90 Æ máx. Rotación (mm) a 90degree | Momento de conducción Newtons-meeter | Ángulo de inclinación (grados) | Dimensiones | Peso (toneladas) | ||||
| Serie WP (ZHB) | Rotación | Inclinación | Velocidad (RPM) | Diámetro φd (mm) | L*AN*AL (MM) | |||||||||
| Rotación (variable) | Inclinación (constante) | Rotación | Inclinación | |||||||||||
| WP 0,1 | 0,1 | 0,06 | hombre. | 150 | 100 | 0,40 - 4,0 | manual | 400 | 600 | 235 | 353 | 0-90 | 560*400*420 | 0,2 |
| WP 0,3 | 0,3 | 0,37 | hombre. | 200 | 150 | 0,10 -1,0 | manual | 600 | 800 | 529 | 705 | 0-90 | 930*660*720 | 0,3 |
| WP 0,6 | 0,6 | 0,75 | 0,75 | 200 | 150 | 0,10 -1,0 | 1,1 | 1000 | 1500 | 1058 | 1764 | 0-90 | 1200*900*850 | 0,7 |
| WP 1 | 1 | 1,1 | 1,5 | 250 | 200 | 0,05 - 0,5 | 0,67 | 1200 | 2000 | 2352 | 2940 | 0-120 | 1400*1200*1200 | 1 |
| WP 2 | 2 | 1,1 | 1,5 | 300 | 200 | 0,05 - 0,5 | 0,23 | 1400 | 2100 | 7056 | 10584 | 0-120 | 2100*1500*1350 | 2 |
| WP 3 | 3 | 1,5 | 2,2 | 300 | 200 | 0,05 - 0,5 | 0,23 | 1400 | 2100 | 7056 | 10584 | 0-120 | 2100*1500*1350 | 2,5 |
| WP 5 | 5 | 2,2 | 3 | 300 | 200 | 0,05 - 0,5 | 0,14 | 1500 | 2500 | 11760 | 17640 | 0-120 | 2200*1500*1450 | 3,7 |
| WP 8 | 8 | 2,2 | 4 | 400 | 200 | 0,02-0,2 | 0,14 | 2000 | 3200 | 18000 | 35500 | 0-120 | 2700*2000*1850 | 4,5 |
| WP 10 | 10 | 3 | 5,5 | 400 | 200 | 0,02 - 0,2 | 0,14 | 2000 | 3200 | 23520 | 47040 | 0-120 | 2700*2000*1850 | 5,8 |
| WP 15 | 15 | 3 | 5,5 | 450 | 200 | 0,015-0,15 | 0,1 | 2200 | 3200 | 33500 | 77800 | 0-120 | 3300*2230*2000 | 8 |
| WP 20 | 20 | 4 | 7,5 | 450 | 200 | 0,015 - 0,15 | 0,1 | 2300 | 3200 | 47040 | 94080 | 0-120 | 3300*2230*2000 | 11 |
| WP 30 | 30 | 7,5 | 11 | 500 | 200 | 0,04-0,4 | 0,1 | 2500 | 3400 | 82940 | 153800 | 0-120 | 3675*3000*2750 | 18 |
| WP 40 | 40 | 11 | 11 | 500 | 200 | 0,04-0,4 | 0,1 | 2500 | 3400 | 124000 | 249000 | 0-120 | 4000*3000*3300 | 22 |
| WP 50 | 50 | 11 | 15 | 500 | 200 | 0,04-0,4 | 0,1 | 3000 | 4200 | 162000 | 325000 | 0-120 | 4525*3500*4100 | 27 |
| WP 75 | 75 | 15 | 15 | 500 | 300 | 0,05-0,5 | 0,05 | 3500 | 4200 | 242500 | 416000 | 0-120 | 5100*3600*4400 | 41 |
| WP 100 | 100 | 15 | 18,5 | 600 | 300 | 0,05-0,5 | 0,05 | 4000 | 5700 | 305000 | 634000 | 0-120 | 5600*4200*4500 | 65 |
Notas:
A) para más detalles sobre la capacidad de Positoner ver hojas ,
b) para pedir un posicionador de altura ajustable, añada el prefijo AH. Disponible para los modelos WP 5 y más pequeños
c) el armario de control incluye: Indicador de alimentación, indicador de velocidad, ajuste de velocidad, vuelco (inclinación) hacia arriba y hacia abajo, rotación hacia adelante y hacia atrás, parada, fallo y reinicio
D) la caja de control remoto permite ajustar la velocidad de rotación de la mesa (visualización digital en RPM/min), la rotación hacia adelante y hacia atrás y la parada
e) Canales en forma de "T" en la superficie de la mesa de trabajo
f) Disparo el marco a SA 2 ½ antes de ser pintado
g) Posicionadores de soldadura personalizados disponibles
h) la información contenida en este folleto tiene por objeto ser precisa. Sin embargo, el fabricante conserva los derechos de realizar cambios en el diseño que no se pueden incluir en el presente documento
Opcional:
i) pedal de control para cambiar el sentido de rotación y el tope,
ii) velocidad variable en inclinación
