Información Básica.
No. de Modelo.
YHBJ-20
velocidad de la mesa
0,14 rpm
tamaño de la mesa
1000 mm
potencia de giro
2,2kw
distancia de gravedad máxima
200 mm
inclinación
-
Paquete de Transporte
Electric Control Box with Wooden Package,Mainframe
Especificación
Load 2, 000kg
Marca Comercial
MISA
Origen
China
Capacidad de Producción
20 Sets Per Month
Descripción de Producto
Posicionador de soldadura elevable de elevación del cilindro hidráulico
Posicionador de soldadura es un dispositivo que hace que el cordón de soldadura en posición horizontal o en forma de barco posición a través de la rotación e inclinación de la mesa de trabajo.
La rotación de la mesa de trabajo adopta la conversión de frecuencia de regulación de velocidad continuo, y la mesa de trabajo es impulsado a elevar por cilindros hidráulicos.
Puede realizar un control conjunto con un manipulador o máquina de soldadura.
Este producto es utilizado para la soldadura de diversos ejes, discos, los cilindros giratorios y otras piezas. Se trata de las más utilizadas de forma estructural.
El tipo de posicionador de soldadura elevable puede ajustar la altura de la mesa de trabajo ajustando la posición de la retención o eléctrico de ajuste de altura, y puede ser adaptado a una gama más amplia. Bajo carga, puede alcanzar el equilibrio estable sin volcar.
El posicionador de elevación producida por la misa tiene un excelente frenado dinámico y puede ser detenido inmediatamente. La lucha contra la injerencia del sistema de control eléctrico es totalmente controlado a distancia para garantizar la seguridad de los operadores. Se puede ejecutar de forma rápida, reduciendo el tiempo de espera. Equipado con un transportador que fácilmente puede leer el ángulo de inclinación. Mecanismo de regulación de velocidad completamente cerrada, la regulación de velocidad continuo.

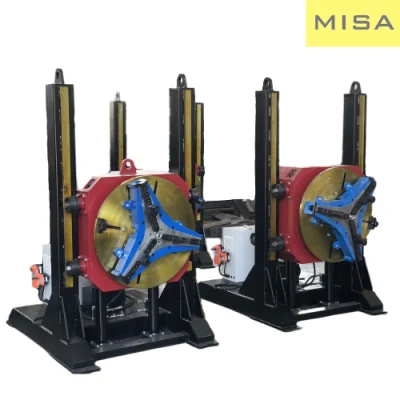

Posicionador de soldadura elevable Foto del producto:
Posicionador de soldadura producto parámetro:
| El modelo | La tapa de la carga nominal (Toneladas) | Potencia (KW). | La distancia de la gravedad máx. (Mm) | Máx. La excentricidad centroide (mm) | La tabla | Rotación Ф Max@ 90 Grado | El ángulo de inclinación (grados) | |||
| Girando | Incline | Velocidad (rpm). | Diámetro (mm) | |||||||
| La rotación (Variable) | Inclinación (constante) | |||||||||
| HBJ-01 | 0.1 | 0.06 | /. | 100 | 150 | 0.40~4.0 | - | 400 | 600 | - |
| HBJ-03 | 0.3 | 0.37 | /. | 100 | 150 | 0.10~1.0 | - | 600 | 800 | - |
| HBJ-06 | 0.6 | 0.75 | 0.75 | 100 | 150 | 0.09~0.9 | - | 1000 | 1500 | - |
| HBJ-12 | 1.2 | 1.1. | 1.5 | 150 | 200 | 0.05~0,5 | - | 1200 | 2050 | - |
| HBJ-20 | 2 | 1.1. | 1.5 | 150 | 200 | 0.05~0,5 | - | 1400 | 2100 | - |
| HBJ-30 | 3 | 1.5 | 2.2 | 200 | 200 | 0.05~0,5 | - | 1400 | 2100 | - |
| HBJ-50 | 5 | 3 | 3 | 300 | 300 | 0.05~0,5 | - | 1500 | 2500 | - |
| HBJ-80 | 8 | 3 | 3 | 300 | 300 | 0.05~0.2 | - | 2000 | 3240 | - |
| HBJ-100 | 10 | 3 | 4 | 400 | 400 | 0.05~0.2 | - | 2000 | 3240 | - |
| HBJ-150 | 15 | 3 | 5.5 | 500 | 200 | 0.05~0,5 | - | 2200 | 3400 | - |
| HBJ-200 | 20 | 4 | 7.5 | 630 | 200 | 0.05~0,5 | - | 2500 | 3400 | - |
La mesa de trabajo del posicionador de soldadura tiene un grado de libertad del conjunto de la gira. La pieza puede ser entregado a la posición de la soldadura ideal para la soldadura.
Además, la mesa de trabajo tiene un grado de libertad de rotación. Este tipo de posicionador se utiliza principalmente para la soldadura de tubos y los discos.
La mesa de trabajo y el mecanismo de rotación son compatibles con la inclinación de los ejes sobre ambos lados. La mesa de trabajo gira a la velocidad de soldadura, y la inclinación lateral es inclinado a una velocidad constante dentro de un rango de 140° a través de un engranaje de sector o un cilindro hidráulico.
Posicionador de soldadura tiene buena estabilidad, por lo general no es necesario fijarse en la fundación, y es conveniente mover. Su margen aplicable es el volumen de negocios y el desplazamiento de 300 kg a 50t de piezas, y a menudo se utiliza en conjunción con manipuladores de soldadura.

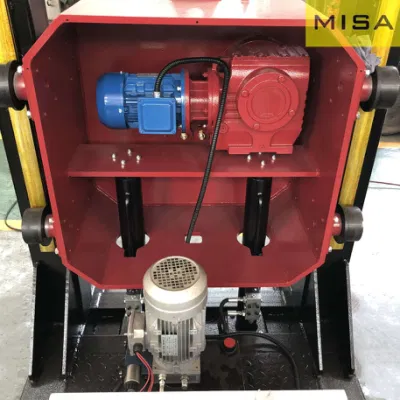

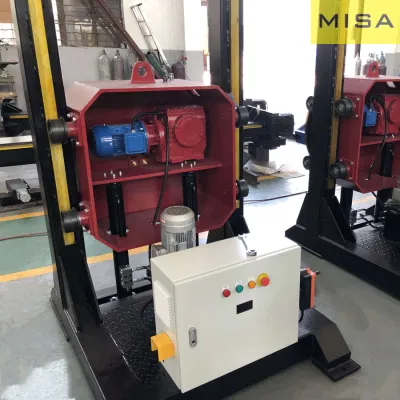

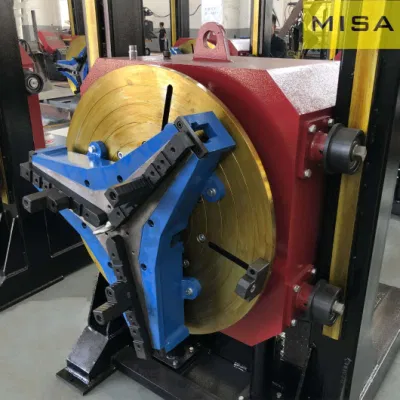

Posicionador de soldadura elevable detalle Foto:
El posicionador puede colocar grandes estructuras en el "vice" en el menor tiempo posible sin el uso de grúas y mano de obra. Posicionador de la mesa gira en un preciso y constante velocidad variable, se inclina hacia el 135°, tiene un alto índice de carga del CG, y puede funcionar en cualquier ángulo, donde la soldadura se coloca sobre ella. Un posicionador puede prestarse a una interfaz con montantes y manipuladores de la pluma.
Este tipo de posicionador de soldadura principalmente incluye un host, un banco, una unidad de molienda, una unidad de giro, y los componentes de control eléctrico.
La unidad principal, la mesa giratoria y el gabinete, la combinación de estas piezas se sueldan, todas las soldaduras tienen igual fuerza, según las necesidades de las soldaduras, eliminar el estrés y evitar la deformación de la soldadura de procesamiento.
Posicionador de soldadura aplicación:
1. El tubo a tubo (o el codo o la brida);
2. Soldado de barriles
3. Los tanques de almacenamiento
4. Los tambores de Industrial
5. El depósito y la fabricación de tambor
6. La estructura cilíndrica de corte de codo de tubo de trabajo cilíndrica
7. Marco de coche , digger brazo, la carga de la máquina excavadora , la máquina.
Posicionador de soldadura de embalaje y envío:
Amablemente señaló lo siguiente:
1. Usted puede elegir el tipo fijo o elevar el tipo .
2. Posicionador de soldadura puede inclinar de 0° a 120°, rotación de 360° a través de la VFD de control.
3. Voltaje estándar es de 380V 50Hz , 3PH. Otro voltaje por favor háganoslo saber.
4. Es controlada por el cuadro de control remoto opcional, es el interruptor de pie
5. Si el cliente necesita más requisitos especiales , podríamos estudiar con nuestro ingeniero.
FAQ:
1. ¿Cuál es el tamaño de la placa?
La placa frontal del posicionador puede seleccionarse de acuerdo con la capacidad de carga , o personalizada según las necesidades del cliente. La placa tiene ranuras en T que puede ser usado para fijar el Chuck. 2. ¿Cuál es la diferencia entre el posicionador y girando la mesa?
La tabla sólo puede girar la rotación, y es de 1 ejes. El posicionador puede rotación y elevando, y es de 2 ejes. Los clientes pueden elegir según sus necesidades. También disponemos de muchos tipos de posicionadores para elegir para satisfacer las necesidades de los clientes de diferentes piezas.
3. Posicionador puede utilizarse con un mandril?
Sí. Hay algunas ranuras en T en la mesa para solucionar el Chuck. T-ranuras pueden personalizarse según el tamaño de las chuck. Y también podemos proporcionar los conos que necesita. 4. Piezas de repuesto puede proporcionar?
Ofrecemos de forma gratuita durante el período de garantía y de carga, para después del período de garantía. 5. ¿Proporcionan garantía?
Ofrecemos una garantía de 13 meses y puede proporcionar a los clientes con orientación técnica para la vida. Productos relacionados:
