Información Básica.
No. de Modelo.
RPA130-10
Comercio Procesamiento
Elaboración de materiales provistos
Certificación
ISO9001: 2000
Personalizado
Personalizado
Especificación
RPA85-L1
Marca Comercial
PLANETX
Origen
China
Código del HS
8483409090
Descripción de Producto
Reductora de plataforma giratoria hueca, plataforma giratoria de alta precisión, carga pesada Dongguan Planetx transmisión Equipnenit Co,Ltd
se basa en el campo de la automatización industrial global
saies de reductores planetarios, placas giratorias huecas,
Un fabricante especializado en I+D, producción y.
y reductores especiales. Pertenece a "National High-tech
Empresa". La sede y el centro de producción están ubicados en la ciudad de Dongguan, provincia de Guangdong, conocida como la "fábrica mundial", y hay centros de servicio y almacenes de tránsito en Beijing. Shanghai, Chengdu y otros lugares.
Los miembros del equipo principal de la compañía tienen más de diez años de experiencia en la industria de transmisión y procesamiento de engranajes, y son buenos en resolver una variedad de engranajes internos y externos y soluciones de procesamiento. La empresa ha resumido un conjunto completo de "sistema de gestión de la calidad de la transmisión" para garantizar la precisión relativa de cada componente tras la combinación, y proporcionar un alto índice de aprobación y una garantía de alta eficiencia para que toda la máquina salga de la fábrica. Utilizamos software informático avanzado para el diseño y demostración, combinado con años de experiencia en transmisión mecánica y movimiento
control, para proporcionar soluciones globales de movimiento y control. Nuestros productos tienen las características de alta precisión, gran par de rodamiento, larga vida útil, bajo ruido, funcionamiento estable, Gran versatilidad y sin mantenimiento la calidad es la base de la supervivencia empresarial. Ofrecemos al mercado productos estables y de alta calidad y una automatización más optimizada
soluciones. Tomar siempre "demanda del usuario" como el propósito empresarial de la empresa, tomar "científico y.
Innovación tecnológica" como base del desarrollo de la empresa, e implementar la ISO
funcionamiento del sistema de gestión de calidad en todos los aspectos de la empresa.
Nuestros productos se utilizan ampliamente en el sector aeroespacial, máquinas herramientas CNC, equipos de corte y soldadura, maquinaria de embalaje de maquinaria de impresión y teñido textil, máquinas alimentariasmáquinas médicas, sistemas de comunicación de datos de radar, robots, brazos robóticos, equipos de materiales compositospruebas de precisión
Instrumentos, máquinas de ensayo, maquinaria de plástico, maquinaria de vidrio, maquinaria de minería de carbón, maquinaria de elevación, maquinaria metalúrgica, maquinaria de construcción y otros campos.
El proceso de nuestra búsqueda del éxito es el proceso de sublimación continua de nuestra relación con ustedes. El éxito de la empresa es inseparable del apoyo y la ayuda a largo plazo de muchos clientes y amigos. Frente al futuro, te serviremos más. Dongguan Planetx Transmission Equipment Co.,Ltd. Irá de la mano con usted para crear brillante!

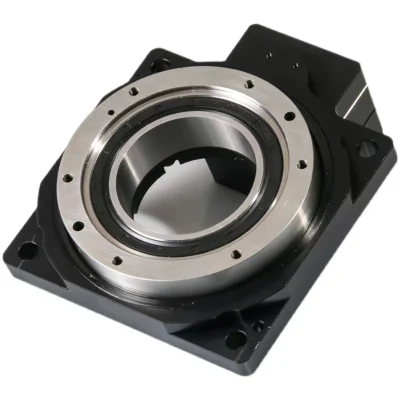

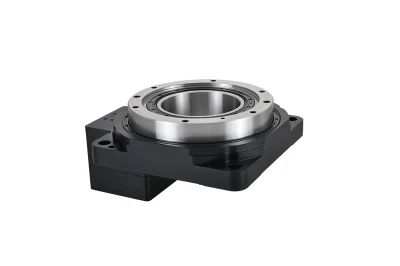

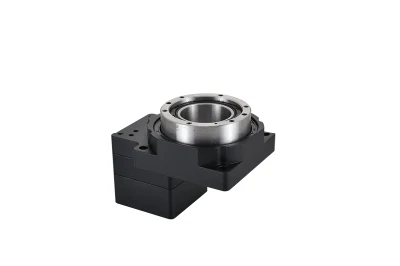

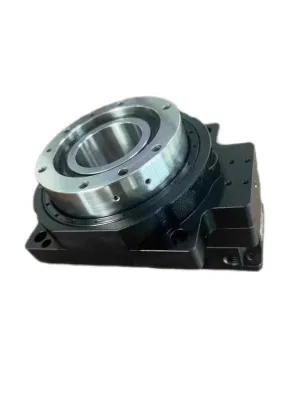

Plataforma giratoria hueca RPA200:
El reductor de plataforma giratoria utiliza dientes helicoidales de eje paralelo y cojinetes de rodillos cruzados para transportar la carga, para realizar roscado hueco, desaceleración y aumentar el momento de inercia. Este tipo de reductor puede usarse directamente como soporte de inclinación, con una precisión de inclinación inferior a 20 segundos de arco. Es ampliamente utilizado en 3C industria electrónica y máquinas herramientas de precisión. Las relaciones de velocidad del reductor de la plataforma giratoria son 5, 10, 15 y 18. Es necesario volver a desarrollar otras relaciones de velocidad. Utilice el motor de 50 vatios a 750 vatios. Los números de cuadro son 60, 85, 130 y 200.
Ámbito de aplicación de la plataforma giratoria: La plataforma giratoria se caracteriza por sobrecarga, alta precisión de rotación y medición de holgura baja. Sus categorías de productos incluyen tipo de eje y tipo de eje lateral, hay tres tipos de estructuras de ángulo recto, que son principalmente aplicables a los brazos mecánicos, giradiscos CNC, mecanismos de alineación, radares militares, automatización, medición y campos que requieren alta precisión en experimentos. Pasos de selección de la plataforma giratoria:
1. Seleccionar el tamaño de la mesa giratoria según el tamaño de la pieza; 2. Determinar el modelo según el tamaño de la mesa giratoria; 3. Seleccione la relación de reducción de acuerdo con la velocidad y el par; 4. Seleccione el modo de posicionamiento según el modo de instalación; 5. Seleccione la precisión de acuerdo con las condiciones de trabajo.
La plataforma giratoria hueca puede utilizarse para:
1. Mesa de trabajo giratoria en la transformación de la automatización de la línea de producción;
2. Portabrocas giratorio en máquina de grabado o marcado láser;
3. El eje de rotación en el mecanismo de alineación de precisión;
4. Junta manipuladora de carga ligera;
5. Transmisión directa por engranajes de alta precisión;
6. Alta precisión, par alto, alta rigidez, fácil de usar, con motor paso a paso de bucle cerrado de alto rendimiento;
La plataforma giratoria hueca es un blanco en el mercado actual, que sustituye directamente el divisor de leva y el motor DD. La plataforma giratoria hueca es una plataforma giratoria digital con alta precisión de posicionamiento. Tiene la ventaja de bajo costo y alta precisión, y ocupa un fuerte mercado en la categoría de plataforma giratoria
| Modelo | Unidad | RPA060 | RPA085 | RPA130 | RPA200 | RPA280 | RPA450 | Relaciones |
| Par de salida nominal | Nm | 6,0 | 35,0 | - | - | - | - | 5 |
| 3,5 | 18,0 | 50,0 | 90,0 | 150,0 | 450,0 | 10 | ||
| - | 7,5 | - | - | - | - | 15 | ||
| - | - | 25,0 | 50,0 | - | - | 18 | ||
| Par de fallo de parada | Nm | 3 *par nominal | ||||||
| Par de apriete sin carga | 0,1 | 0,18 | 0,6 | 1,2 | 1,8 | 2,6 | ||
| Tipo de cojinete de carga | Cojinete de rodillos cruzados RPA6028 | Cojinete de rodillos cruzados RPA8533 | Cojinete de rodillos cruzados RPA13062 | Cojinete de rodillos cruzados RPA200100 | Cojinete de rodillos cruzados RPA280150 | Cojinete de rodillos cruzados RPA450150 | ||
| Máxima fuerza radial permitida | N | 1800 | 4500 | 8000 | 12000 | 12500 | 18500 | |
| Máxima fuerza axial permitida | N | 1800 | 4500 | 8000 | 12000 | 12500 | 18500 | |
| Nm/arco mín | Nm | 120 | 340 | 1000 | 2200 | 3000 | 4000 | |
| Rigidez torsional | Nm/arco mín | 2,4 | 5,8 | 16,0 | 28,5 | 40,0 | 55,0 | |
| Descentramiento de la cara del extremo de la plataforma | mm | ≤0,01 | ≤0,01 | ≤0,01 | ≤0,01 | ≤0,02 | ≤0,02 | |
| Descentramiento radial de la plataforma | mm | ≤0,01 | ≤0,01 | ≤0,01 | ≤0,01 | ≤0,02 | ≤0,02 | |
| Precisión giratoria | acrmín | ≤1(±0,5) | ≤1(±0,5) | ≤1(±0,5) | ≤1(±0,5) | ≤1(±0,5) | ≤1(±0,5) | |
| Velocidad de salida nominal | rpm | 200 | 200 | 200 | 150 | 100 | 100 | |
| Velocidad de salida máxima | rpm | 500 | 450 | 350 | 300 | 200 | 200 | |
| Peso corporal | Kg | 0,55 | 1,4(1,1) | 2,5 | 8,8 | 25 | 40 | |
| Diseño del rodamiento | Kg | 10 | 22 | 50 | 120 | 160 | 300 | |
| Ruido | DB | ≤55 | ≤55 | ≤58 | ≤62 | ≤65 | ≤68 | |
| Vida útil | h | 20000 | ||||||
| Temperatura de funcionamiento mínima | ºC | +90 | ||||||
| Grado de protección | IP | IP65 | ||||||
| Método de lubricación | Lubricación a largo plazo | |||||||
| Método de instalación | Cualquiera | |||||||
| Dirección de rotación | Salida, entrada inversa | |||||||
| Eficiencia a plena carga | % | 50% | ||||||
P: Cómo obtener una cotización rápida
R: Por favor proporcione la siguiente información cuando se ponga en contacto con nosotros
- Marca de motor
- Modelo de motor
- Plano de dimensiones del motor
- ¿Cuál es la relación de transmisión
R: Todos lo instalamos ahora, pero toma 3-5 días si no es no estándar. No estándar 10-15 días, dependiendo de la situación específica
P: ¿proporciona muestras, gratis o extra
R: R: Puede reservar una primero y comprarla a petición
