Soldadura Datang posicionador de soldadura especiales cabezote y posicionador de contrapunto

Descubra nuestro Soldadura Datang posicionador de soldadura especiales cabezote y posicionador de contrapunto en nuestra fábrica. ¡Obtenga productos de calidad para sus necesidades de soldadura!
Solicitar un presupuesto

Detalles del producto

Información Básica.

No. de Modelo.
HBJ
Volviendo soldadura Rolls Tipo
Canalización
Soldadura Tipo Tilter
Combinación Flexible
Condición
Nueva
carga nominal(t)
0.5-10
excéntricos máx. (mm)
100-200
color
requisitos del cliente
marca
Datang
Paquete de Transporte
Wooden
Especificación
Standard
Marca Comercial
Datang
Origen
China
Código del HS
84688000
Capacidad de Producción
100 Sets Per Month

Descripción de Producto

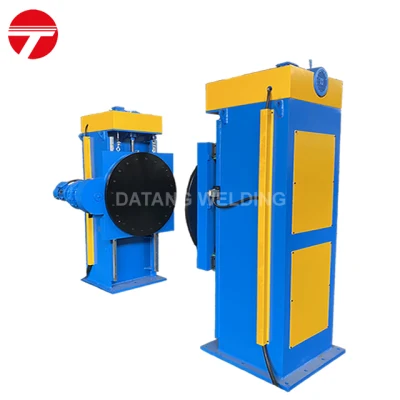

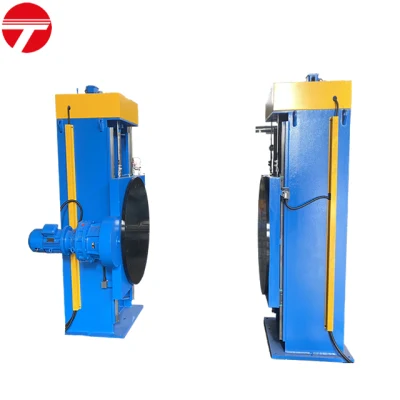

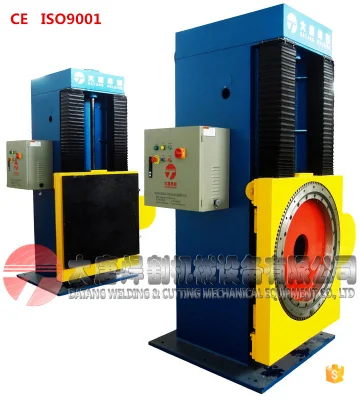

Posicionador de soldadura de elevación de cabeza y cola
certificado CE
ISO9001:2008 estándar
Diseño según los requisitos de los clientes


I. creencia Introducción
El posicionador de soldadura de elevación de cabeza y cola es un nuevo modelo diseñado especialmente para satisfacer las necesidades especiales de los clientes. La estructura del posicionador de soldadura de elevación puede reducir la altura de la mesa de trabajo después de la rotación, lo que es fácil de manejar para satisfacer las necesidades de diferentes producciones.

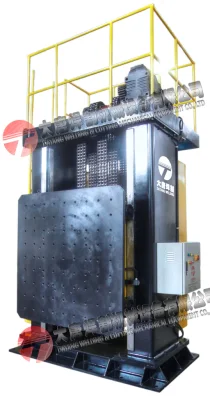

40T cabezal y posicionador del cabezal móvil
Este posicionador es un diseño especial para Alstom de Kazajstán, que está hecho de un posicionador de cabezal y un posicionador de cabezal móvil, la mesa de trabajo puede girar y elevar.
Si estás interesado en este modelo o similares, podemos hacer especial y quofe para ti!

II Especificación
Hágalo especialmente de acuerdo con la estructura especial del trabajo de los clientes.

 parámetro técnico Tipo
HB1 HB3 HB6 HB12 HB30 HB50 HB100 HB150 HB200
 Carga nominal (kg) 100 300 600 1200 3000 5000 10000 15000 20000
  Distancia excéntrica máx. (Mm) 50 100 200 200 250 250
 Distancia máxima   del centro de gravedad (mm) 150 200 300 400 500 600
  Tamaño de la mesa de trabajo (mm) φ400 φ600 φ1000 φ1200 φ1400 φ1500 φ1800 φ2000 φ2200
 La cantidad   de viga en T de la mesa    4 6
 Ángulo de inclinación (°) 0°90° 0°120°
 Velocidad de rotación (rpm) 0,22 0.151.5 0,11 0.050.5 0.030.3
 Potencia giratoria (KW) 0,18 0,37 0,75 0,75 1,5 2,2 3 4 5,5
 Velocidad de inclinación (rpm)     0,8 0,5 0,3 0,14
 Potencia de inclinación kW     0,75 1,1 2,2 3 4 5,5 7,5
Estructura  de rotación  conexión directa  del reductor  Soporte de inclinación
Electricidad (A) 600 600 600 600 1000 1000 2000 2000 2000
Longitud   de la máquina L(mm) 740 835 1180 1360 2000 2100 2500 3300 3300
Altura   de la máquina H(mm) 420 600 845 900 1300 1500 1650 1865 1865
Anchura   de la máquina W(mm) 527 600 1000 1200 1400 1500 2100 2200 2250
Altura    del centro de inclinación h(mm) 300 457 712 735 1100 1292 1420 1570 1570
 Diámetro máximo  de la pieza (mm) 550 850 1350 1400 2000 2500 2700 3000 3000
  Ajuste de velocidad  Velocidad de rotación  VFD
 Velocidad de inclinación constante
